常規的VGA連接器有時候需要在布線的時候焊接，所以我們需要對VGA的各個不同針腳的通能有所清楚，這樣在焊接的時候，才不會出錯。
VGA 線分“3+2，3+4，3+6，3+8”等多種規格，“3”表示三根同軸線（粗）：紅色、綠色、藍色，“6”指六根絕緣導線（細）：棕色、橙色、黑色、白色、黃色、灰色（或紅色、綠色、黑色、白色、黃色、灰色）等。
“3+2 接法”純平顯示器適用，不適用大屏液晶、電視和投影；
“3+4 接法”多數液晶適用，但不適合定位屏幕數據的類型液晶等顯示設備，不適用投影；
“3+6 接法”適用絕大多數顯示設備，適用投影。

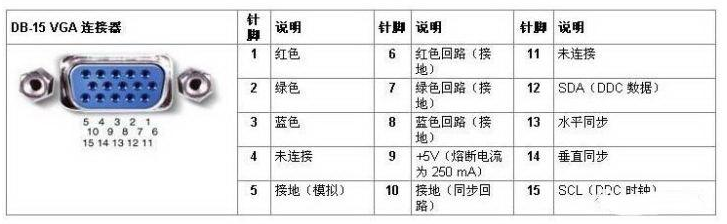

VGA連接器引腳圖

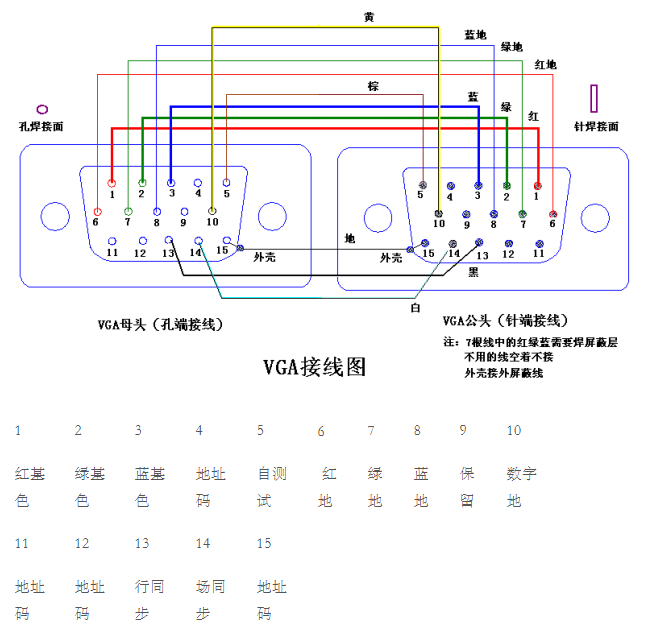

焊接鏈接針腳的另外一種方式：5~10 腳焊接在一起做公共地，紅、綠、藍的屏蔽線絞在一起接到公共地上；1 、 2 、 3 腳接紅、綠、藍的芯線；13 接黃線；14 接白線；外層屏蔽壓接到 D15 端殼。
1、2、3為模擬的紅、綠、藍信號既3根粗線，
6、7、8為對應的模擬接地既對應的屏蔽線；
13、14為數字的行場信號，1
0為數字地；ID Bit為屏幕與主機之間的控制或地址碼。
