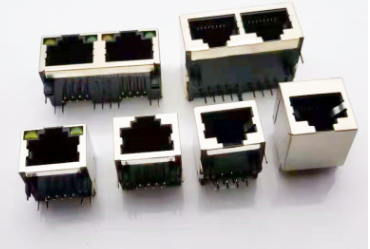

RJ45由插頭和插座組成，這兩種元器件組成的連接器連接于導線之間，以實現導線的電氣連續性。

RJ45是布線系統中信息插座（即通信引出端）連接器的一種，連接器由插頭（接頭、水晶頭）和插座（模塊）組成，插頭有8個凹槽和8個觸點。RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（美國聯邦通信委員會標準和規章）中RJ是描述公用電信網絡的接口，計算機網絡的RJ45是標準8位模塊化接口的俗稱。

　　rj45插座引腳定義：

　　常見的RJ45接口有兩類：用于以太網網卡、路由器以太網接口等的DTE（數據終端設備）類型和用于交換機等的DCE（數字通信設備）類型。當兩個類型一樣的設備使用RJ45接口連接通信時，必須使用交叉線連接。如果DTE類型接口和DTE類型接口相連時不交叉相連引腳，對觸的引腳都是數據接收（發送）引腳，不能進行通信。另外：一些DCE類型設備會和對方自動協商，此時連接用直通線或平行線均可，

　　以太網 10/100Base-T 接口

　　1 TX+ Tranceive Data+（發送數據+）

　　2 TX- Tranceive Data-（發送數據-）

　　3 RX+ Receive Data+（接收數據+）

　　4 n/c Not connected（未使用）

　　5 n/c Not connected（未使用）

　　6 RX- Receive Data-（接收數據-）

　　7 n/c Not connected（未使用）

　　8 n/c Not connected（未使用）

　　以太網100Base-T4 接口

　　1 TX_D1+ Tranceive Data+（發送數據+）

　　2 TX_D1- Tranceive Data-（發送數據-）

　　3 RX_D2+ Receive Data+（接收數據+）

　　4 BI_D3+ Bi-direcTIonal Data+（雙向數據+）

　　5 BI_D3-Bi- direcTIonal Data-（雙向數據-）

　　6 RX_D2- Receive Data-（接收數據-）

　　7 BI_D4+Bi- direcTIonal Data+（雙向數據+）

　　8 BI_D4- Bi-direcTIonal Data-（雙向數據-）

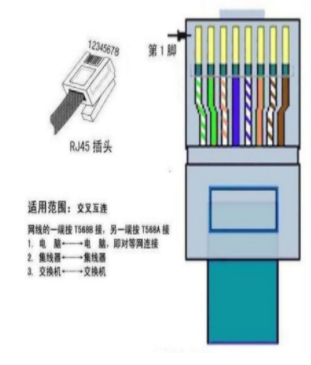

　　RJ45型網線插頭：

　　RJ45 型網線插頭又稱水晶頭，共有八芯做成，廣泛應用于局域網和 ADSL 寬帶上網用戶的網絡設備間網線（稱作五類線或雙絞線）的連接。在具體應用時，RJ45 型插頭和網線有兩種連接方法（線序），分別稱作 T568A 線序和 T568B 線序。

　　RJ45 型網線插頭引腳號的識別方法是：手拿插頭，有 8 個小鍍金片的一端向上，有網線裝入的矩形大口的一端向下，同時將沒有細長塑料卡銷的那個面對著你的眼睛，從左邊第一個小鍍金片開始依次是第1 腳、第2 腳、…、第8 腳。

常用的RJ45非屏蔽模塊高2cm、寬2cm、厚3cm，塑體抗高壓、阻燃，可卡接到任何M系列模式化面板、支架或表面安裝盒中，并可在標準面板上以90°（垂直）或45°斜角安裝，特殊的工藝設計至少提供750次重復插拔。模塊使用了T568-A和T568-B布線通用標簽。這種模塊是綜合布線系統中應用最多的一種模塊，無論從三類、五類、還是超五類和六類，它的外形都保持了相當?shù)囊恢隆?/span>
